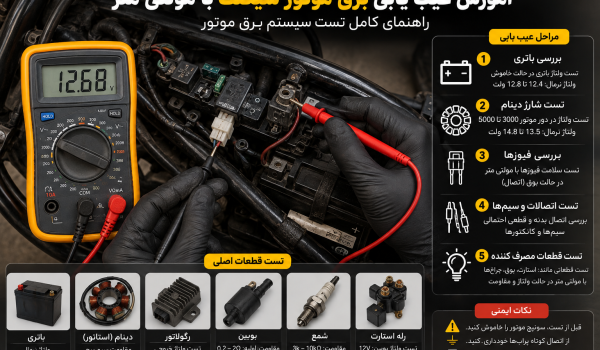

آموزش عیب یابی برق موتور سیکلت با مولتی متر؛ راهنمای کامل تست سیستم برق موتور
CDI، رگولاتور یا سیمکشی میتواند باعث روشن نشدن موتور، خاموش شدن ناگهانی یا کاهش قدرت عملکرد موتور شود.
امروزه با افزایش استفاده از موتور سیکلتهای انژکتوری و سیستمهای الکترونیکی، یادگیری آموزش عیب یابی برق موتور سیکلت با مولتی متر به یکی از مهارتهای ضروری برای تعمیرکاران تبدیل شده است.
با استفاده از مولتی متر میتوان بخشهای مختلف سیستم برق موتور سیکلت را بررسی کرد، مقدار ولتاژ و مقاومت قطعات را اندازه گرفت و بدون تعویض بیدلیل قطعات، مشکل اصلی را پیدا کرد.
در این مقاله روش صحیح تست و بررسی سیستم برق موتور سیکلت با مولتی متر را بررسی میکنیم.
عیب یابی برق موتور سیکلت با مولتی متر چگونه انجام میشود؟
برای شروع آموزش عیب یابی برق موتور سیکلت با مولتی متر باید ابتدا با ساختار سیستم برق موتور آشنا باشید.
سیستم برق موتور سیکلت معمولاً شامل بخشهای زیر است:
- باتری
- دینام یا آلترناتور
- رگولاتور شارژ
- کوئل
- شمع
- CDI یا ECU
- سنسورها
- سیمکشی و سوکتها
- فیوزها و رلهها
برای پیدا کردن مشکل باید تمام این بخشها به ترتیب بررسی شوند. عیب یابی اصولی باعث میشود به جای حدس زدن، دقیقاً قطعه خراب را شناسایی کنید.
مراحل کلی تست برق موتور سیکلت با مولتی متر
برای بررسی سیستم برق موتور سیکلت معمولاً این مراحل انجام میشود:
- بررسی سلامت باتری
- اندازهگیری ولتاژ شارژ دینام
- تست رگولاتور
- بررسی کوئل و شمع
- تست CDI یا ECU
- بررسی سیمکشی
- پیدا کردن قطعی یا اتصال کوتاه
ابزارهای مورد نیاز برای عیب یابی برق موتور سیکلت
برای انجام صحیح عیب یابی برق موتور سیکلت با مولتی متر داشتن ابزار مناسب اهمیت زیادی دارد.
مولتی متر دیجیتال
مولتی متر اصلیترین ابزار برای تست سیستم برق موتور سیکلت است. با این دستگاه میتوان موارد زیر را اندازهگیری کرد:
- ولتاژ باتری
- ولتاژ خروجی دینام
- مقاومت قطعات
- اتصال یا قطعی سیمها
نقشه سیم کشی موتور سیکلت
هر موتور سیکلت مسیر سیمکشی مخصوص خود را دارد. داشتن نقشه سیمکشی کمک میکند پایههای مثبت، منفی و سیگنال قطعات را دقیق پیدا کنید.
ابزارهای جانبی تعمیر برق موتور
ابزارهای زیر نیز برای عیب یابی بهتر کاربرد دارند:
- چراغ تست برق
- دستگاه دیاگ موتور سیکلت
- اسپری تمیزکننده سوکت
- تستر باتری
تنظیم مولتی متر برای تست برق موتور سیکلت
قبل از شروع آموزش عیب یابی برق موتور سیکلت با مولتی متر باید تنظیمات صحیح دستگاه را بدانید.
حالت ولتاژ DC
برای تست باتری و برق مستقیم موتور سیکلت باید مولتی متر روی DC Voltage قرار بگیرد.
حالت مقاومت یا Ohm
برای بررسی مقاومت قطعاتی مانند کوئل و برخی سنسورها باید از حالت Ohm استفاده شود.
حالت تست اتصال یا بوق
برای پیدا کردن قطعی سیمها و بررسی مسیر جریان برق از حالت Continuity استفاده میشود.
تست باتری موتور سیکلت با مولتی متر
باتری یکی از رایجترین دلایل مشکلات برق موتور سیکلت است. ضعیف بودن باتری میتواند باعث شود موتور استارت نخورد یا سیستمهای برقی عملکرد مناسبی نداشته باشند.
روش تست ولتاژ باتری موتور سیکلت
برای تست باتری موتور سیکلت با مولتی متر مراحل زیر را انجام دهید:
- موتور را خاموش کنید.
- مولتی متر را روی DC Voltage قرار دهید.
- پراب قرمز را به قطب مثبت باتری وصل کنید.
- پراب مشکی را به قطب منفی متصل کنید.
- مقدار نمایش داده شده را بررسی کنید.
باتری سالم معمولاً باید نزدیک به ۱۲ ولت ولتاژ داشته باشد.
علائم خرابی باتری موتور سیکلت
- ضعیف شدن استارت
- کم شدن نور چراغها
- قطع شدن برق
- تخلیه سریع باتری
تست دینام موتور سیکلت با مولتی متر
دینام وظیفه تولید برق برای شارژ باتری و تامین انرژی سیستم برق موتور را دارد.
خرابی دینام یکی از دلایل اصلی شارژ نشدن باتری است.
روش تست دینام موتور سیکلت
برای بررسی دینام:
- سوکت خروجی دینام را پیدا کنید.
- مولتی متر را روی ولتاژ AC قرار دهید.
- خروجی سیمهای دینام را اندازهگیری کنید.
- مقدار تولید برق را بررسی کنید.
اگر خروجی دینام کمتر از مقدار استاندارد باشد، احتمال خرابی سیمپیچ یا مشکل در سیستم شارژ وجود دارد.
تست رگولاتور موتور سیکلت با مولتی متر
رگولاتور وظیفه کنترل ولتاژ خروجی دینام را بر عهده دارد.
اگر رگولاتور خراب شود، ممکن است باتری بیش از حد شارژ شود یا اصلاً شارژ نشود.
نشانههای خرابی رگولاتور
- سوختن لامپها
- خراب شدن سریع باتری
- نوسان برق
- شارژ نشدن باتری
برای تست رگولاتور باید ولتاژ ورودی و خروجی آن بررسی شود.
تست کوئل موتور سیکلت با مولتی متر
کوئل یکی از قطعات اصلی سیستم جرقه است که برق مورد نیاز شمع را تامین میکند.
خرابی کوئل میتواند باعث مشکلات زیر شود:
- روشن نشدن موتور
- ضعیف شدن جرقه
- ریپ زدن موتور
- کاهش قدرت
روش تست کوئل موتور سیکلت
برای تست کوئل موتور سیکلت با مولتی متر:
- مولتی متر را روی حالت مقاومت قرار دهید.
- مقاومت سیمپیچ اولیه را بررسی کنید.
- مقاومت سیمپیچ ثانویه را اندازهگیری کنید.
- مقدار به دست آمده را با استاندارد موتور مقایسه کنید.
تست CDI موتور سیکلت با مولتی متر
CDI یکی از مهمترین قطعات سیستم جرقه موتور سیکلت است و وظیفه کنترل زمان ارسال برق به کوئل را دارد.
علائم خرابی CDI موتور سیکلت
- نبودن جرقه شمع
- روشن نشدن موتور
- خاموش شدن ناگهانی
- عملکرد نامنظم موتور
تست CDI بسته به مدل موتور سیکلت متفاوت است و باید طبق اطلاعات فنی همان مدل انجام شود.
تست سیم کشی موتور سیکلت با مولتی متر
بسیاری از مشکلات برق موتور سیکلت به دلیل خرابی سیمکشی ایجاد میشوند.
مشکلات رایج سیم کشی موتور سیکلت
- قطع شدن سیم
- سولفاته شدن سوکتها
- اتصال کوتاه
- شل شدن اتصالات
برای بررسی سیمها:
- مولتی متر را روی حالت تست اتصال قرار دهید.
- دو سر سیم را بررسی کنید.
- وجود یا نبود مسیر جریان را مشخص کنید.
تست سنسورهای موتور سیکلت انژکتوری با مولتی متر
در موتور سیکلتهای انژکتوری، سنسورها اطلاعات مختلفی را به ECU ارسال میکنند.
برخی سنسورهای مهم:
- سنسور دریچه گاز TPS
- سنسور دمای موتور
- سنسور اکسیژن
- سنسور دور موتور
روش تست سنسور موتور سیکلت
برای تست سنسور موتور سیکلت با مولتی متر باید:
- ولتاژ تغذیه سنسور بررسی شود.
- سیم خروجی سنسور اندازهگیری شود.
- تغییرات سیگنال بررسی شود.
علتهای رایج مشکلات برق موتور سیکلت
مهمترین دلایل خرابی سیستم برق موتور سیکلت:
- خرابی باتری
- خرابی دینام
- مشکل رگولاتور
- خرابی کوئل
- سوختن CDI
- خرابی سنسورها
- مشکل سیمکشی
- خرابی سوکتها
اشتباهات رایج در عیب یابی برق موتور سیکلت با مولتی متر
تعویض قطعات بدون تست
یکی از اشتباهات رایج، تعویض قطعاتی مانند CDI یا کوئل بدون بررسی دقیق است.
تنظیم اشتباه مولتی متر
تنظیم اشتباه دستگاه میتواند باعث تشخیص غلط شود.
بررسی نکردن سیم کشی
گاهی مشکل اصلی فقط یک سیم قطع شده یا اتصال ضعیف است.
اهمیت یادگیری عیب یابی برق موتور سیکلت با مولتی متر
با پیشرفت تکنولوژی در موتور سیکلتها، سیستمهای الکترونیکی نقش بیشتری پیدا کردهاند. یک تعمیرکار حرفهای باید بتواند علاوه بر تعمیرات مکانیکی، مشکلات برقی را نیز تشخیص دهد.
یادگیری آموزش عیب یابی برق موتور سیکلت با مولتی متر باعث میشود تعمیرکار بتواند سریعتر مشکل را پیدا کند و خدمات حرفهایتری ارائه دهد.
جمع بندی آموزش عیب یابی برق موتور سیکلت با مولتی متر
سیستم برق موتور سیکلت شامل قطعات مختلفی است که خرابی هرکدام میتواند باعث مشکلات جدی در عملکرد موتور شود.
با یادگیری آموزش عیب یابی برق موتور سیکلت با مولتی متر میتوان قطعاتی مانند باتری، دینام، کوئل، CDI، سنسورها و سیمکشی را بررسی کرد و قبل از تعویض قطعه، از خرابی آن مطمئن شد.
استفاده درست از مولتی متر یکی از مهارتهای مهم برای هر تعمیرکار حرفهای موتور سیکلت است و باعث افزایش دقت، کاهش هزینه تعمیرات و سرعت بیشتر در عیب یابی میشود.
تست تخصصی قطعات برق موتور سیکلت با مولتی متر
در بخش اول آموزش عیب یابی برق موتور سیکلت با مولتی متر با روش بررسی قطعات اصلی مانند باتری، دینام، رگولاتور، کوئل، CDI و سیمکشی آشنا شدیم. اما برای یک عیبیابی حرفهای، باید بتوانیم مشکلات جزئیتر سیستم برق موتور سیکلت را نیز بررسی کنیم.
گاهی اوقات موتور سیکلت روشن نمیشود، چراغها ضعیف هستند یا هنگام حرکت خاموش میشود، اما دلیل اصلی مشکل یک قطعه کوچک یا یک اتصال ساده است. در این بخش روشهای تخصصیتر عیب یابی برق موتور سیکلت با مولتی متر را بررسی میکنیم.
تست شمع موتور سیکلت با مولتی متر
شمع یکی از مهمترین قطعات سیستم احتراق موتور سیکلت است. وظیفه شمع ایجاد جرقه برای احتراق سوخت و هوا در موتور است.
اگر شمع عملکرد مناسبی نداشته باشد، موتور ممکن است با مشکلاتی مانند روشن نشدن، ریپ زدن یا کاهش قدرت مواجه شود.
روش تست شمع موتور سیکلت
برای بررسی شمع در آموزش عیب یابی برق موتور سیکلت با مولتی متر:
- شمع را از موتور خارج کنید.
- مولتی متر را روی حالت مقاومت (Ohm) قرار دهید.
- پرابهای مولتی متر را به دو سر شمع متصل کنید.
- مقدار مقاومت نمایش داده شده را بررسی کنید.
اگر مقدار مقاومت شمع خارج از محدوده استاندارد باشد، احتمال خرابی آن وجود دارد.
علائم خرابی شمع موتور سیکلت
- جرقه ضعیف
- سخت روشن شدن موتور
- افزایش مصرف سوخت
- خاموش شدن هنگام کار کردن موتور
- کاهش شتاب
تست رله استارت موتور سیکلت با مولتی متر
رله استارت وظیفه انتقال جریان برق از باتری به موتور استارت را دارد. خرابی این قطعه میتواند باعث شود هنگام فشردن دکمه استارت فقط صدای کلیک شنیده شود.
روش تست رله استارت
برای تست رله:
- مولتی متر را روی حالت Continuity قرار دهید.
- پایههای رله را بررسی کنید.
- هنگام فعال شدن رله باید مسیر جریان برقرار شود.
نشانههای خرابی رله استارت
- کار نکردن استارت
- صدای کلیک هنگام استارت زدن
- قطع و وصل شدن برق استارت
بررسی فیوزهای موتور سیکلت با مولتی متر
فیوزها وظیفه محافظت از مدارهای الکتریکی موتور سیکلت را دارند. سوختن یک فیوز میتواند باعث قطع شدن بخشی از سیستم برق شود.
روش تست فیوز موتور سیکلت
برای عیب یابی برق موتور سیکلت با مولتی متر و بررسی فیوز:
- فیوز را از جای خود خارج کنید.
- مولتی متر را روی حالت بوق قرار دهید.
- دو سر فیوز را اندازهگیری کنید.
اگر مولتی متر بوق نزد، فیوز قطع شده و باید تعویض شود.
تست چراغها و مدار روشنایی موتور سیکلت
مشکل چراغها یکی از رایجترین ایرادات سیستم برق موتور سیکلت است.
دلایل خاموش شدن یا ضعیف شدن چراغها:
- خرابی لامپ
- ضعف باتری
- مشکل سیم منفی
- خرابی رگولاتور
- سولفاته شدن سوکتها
روش بررسی مدار چراغ
برای بررسی مدار چراغ:
- ولتاژ ورودی چراغ را اندازه بگیرید.
- مسیر سیم منفی را بررسی کنید.
- سلامت کلید چراغ را تست کنید.
تست بوق موتور سیکلت با مولتی متر
گاهی مشکل بوق موتور سیکلت فقط به دلیل خرابی خود بوق نیست و ممکن است مشکل از برقرسانی باشد.
مراحل تست بوق موتور سیکلت
- ولتاژ ورودی بوق را بررسی کنید.
- اتصال بدنه را تست کنید.
- مقاومت داخلی بوق را اندازه بگیرید.
اگر برق به بوق میرسد اما صدا تولید نمیکند، احتمال خرابی خود قطعه وجود دارد.
تست کلید استارت و کلید خاموش کن موتور سیکلت
کلیدهای روی فرمان موتور سیکلت مسیر عبور جریان برق را کنترل میکنند.
خرابی این کلیدها میتواند باعث شود موتور روشن نشود.
روش تست کلیدهای موتور سیکلت
برای تست برق موتور سیکلت با مولتی متر:
- مولتی متر را روی حالت تست اتصال قرار دهید.
- دو پایه کلید را بررسی کنید.
- کلید را فشار دهید و تغییر اتصال را مشاهده کنید.
اگر هیچ تغییری مشاهده نشود، احتمال خرابی کلید وجود دارد.
تست اتصال بدنه موتور سیکلت با مولتی متر
اتصال بدنه یا سیم منفی یکی از مهمترین بخشهای سیستم برق است.
ضعف اتصال بدنه میتواند باعث مشکلات زیادی شود:
- استارت ضعیف
- خاموش شدن موتور
- کم شدن نور چراغها
- عملکرد نامنظم ECU
روش تست اتصال بدنه
برای بررسی اتصال بدنه:
- مولتی متر را روی حالت مقاومت قرار دهید.
- یک پراب را به منفی باتری وصل کنید.
- پراب دیگر را به قسمت فلزی موتور متصل کنید.
- مقدار مقاومت را بررسی کنید.
مقاومت بالا نشاندهنده وجود مشکل در مسیر منفی است.
پیدا کردن برق دزدی موتور سیکلت با مولتی متر
یکی از مشکلات رایج در موتور سیکلتها، خالی شدن باتری بدون استفاده از موتور است که به آن برق دزدی گفته میشود.
دلایل برق دزدی موتور سیکلت
- دزدگیر
- سیستم صوتی یا تجهیزات اضافی
- اتصالی سیمها
- خرابی برخی قطعات الکترونیکی
روش تست برق دزدی
برای بررسی:
- مولتی متر را روی اندازهگیری جریان قرار دهید.
- مسیر مصرف برق باتری را بررسی کنید.
- قطعات مختلف را جدا کنید تا مصرفکننده اصلی پیدا شود.
تفاوت عیب یابی برق موتور سیکلت انژکتوری و کاربراتوری
موتور سیکلتهای کاربراتوری سیستم برق سادهتری دارند و بیشتر مشکلات مربوط به جرقه، باتری و CDI است.
اما در موتور سیکلتهای انژکتوری، قطعات الکترونیکی بیشتری وجود دارد:
- ECU
- سنسورها
- انژکتور
- پمپ بنزین
- سیستم کنترل سوخت
به همین دلیل آموزش عیب یابی برق موتور سیکلت با مولتی متر برای موتورهای جدید اهمیت بیشتری دارد.
نکات مهم برای عیب یابی حرفهای برق موتور سیکلت
همیشه از سادهترین بخش شروع کنید
قبل از بررسی قطعات پیچیده، ابتدا موارد ساده مانند باتری، فیوز، سوکتها و سیمکشی را بررسی کنید.
قبل از تعویض قطعه تست انجام دهید
بسیاری از هزینههای اضافی به دلیل تعویض قطعات سالم ایجاد میشود.
از اطلاعات فنی همان مدل استفاده کنید
مقدار مقاومت و ولتاژ قطعات در موتورهای مختلف متفاوت است، بنابراین باید اطلاعات مخصوص همان مدل بررسی شود.
ابزارهای حرفهای در کنار مولتی متر برای تعمیر برق موتور سیکلت
مولتی متر ابزار اصلی است، اما برای عیبیابی کاملتر میتوان از ابزارهای دیگر نیز استفاده کرد:
- دستگاه دیاگ موتور سیکلت
- تستر باتری
- تستر جرقه
- نقشه سیمکشی
- دستگاه اندازهگیری ولتاژ پیشرفته
استفاده همزمان از این ابزارها باعث افزایش دقت تعمیرکار میشود.
جمع بندی نهایی آموزش عیب یابی برق موتور سیکلت با مولتی متر
سیستم برق موتور سیکلت مجموعهای از قطعات به هم مرتبط است و خرابی یک بخش کوچک میتواند عملکرد کل موتور را مختل کند.
با یادگیری آموزش عیب یابی برق موتور سیکلت با مولتی متر میتوان مشکلات مربوط به باتری، استارت، شمع، کوئل، CDI، سنسورها، سیمکشی و مدارهای الکتریکی را سریعتر پیدا کرد.
یک تعمیرکار حرفهای همیشه قبل از تعویض قطعات، ابتدا تستهای لازم را انجام میدهد تا مطمئن شود مشکل اصلی از کدام بخش است. استفاده صحیح از مولتی متر باعث کاهش هزینه تعمیرات، افزایش سرعت کار و بالا رفتن کیفیت خدمات تعمیرات موتور سیکلت میشود.
